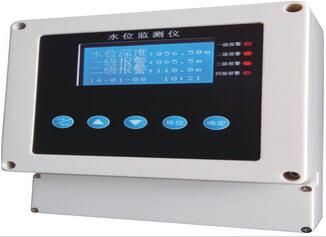

JZ-862 水位监测仪

水位监测仪采用了先进的微处理器技术、自动控制技术、信号处理技术和防雷保护技术，全工业级芯片设计，带有大屏幕液晶显示和键盘，可以通过键盘设置四级报警值，配置相应的水位计探头，探头将水位的变化转化成模拟信号，模拟信号送入微处理器系统进行处理，计算水位深度。当监测的水位超限时，输出一、二、三、四级报警信号，还具有数据记录功能以及定时上报功能和越限上报功能，带有计算机通讯接口，水位监测仪是用于监测水电厂前池水位、水井、水池或上、下游水位的专用装置。




功能特点：
•液晶显示功能，采用液晶屏汉字显示，直观，方便查看
•参数设置功能，通过按键可以对所有参数进行设置
•输出4路报警触点，分别对应四级报警，4路报警值可以设定。
•先进的WATCHDOG和电压监控电路能对监测仪的工作情况进行监控
•数据记录功能，数据记录间隔可以任意设置，能存储8000～16000条历史记录
•数据定时上报功能和越限上报功能，定时上报间隔可以任意设置。
•具有计算机通讯接口，可以和计算机通讯，也可外接无线通讯模块，实现无线远程监控
•该设备可独立运行，也可并入应用行业的信息化系统
•支持AC380V供电、AC220V供电、太阳能供电、锂电池供电
•采用多种抗干扰措施和容错措施，保证控制器运行稳定可靠，测量精度高
•可以外接多种量程的水位计，量程范围可选，量程可以设定

技术参数：
•测量信号：液位变送器/差压变送器
•显示内容：水位值/水头值、四级报警值、数据存储间隔、数据上报间隔
•测量范围：10m，20m，40m，50m，80m，100m，150m,200m等
•测量精度：± 0.25%
•分 辨 率：0.01m
•触点容量 5A/250V
•工作环境：温度0～50℃，湿度＜85%
•外形尺寸：210×70×160 mm
•工作电源：AC380V/AC220V/DC12V/DC9V
•功 耗：<4W
•海 拔：<2000 m

使用说明：
（1）参数的设定方法
控制器在使用前，根据实际需要设定四级报警值、水位计量程以及控制器地址、数据存储间隔、数据上报间隔和当前时钟。按设置键，首先设置一级报警值（单位：m），通过▲键（增加）和▼键（减少）选择*位数据，选择完后按移位键，再选择第二位数据，选择完后按移位键, 再选择第三位数据，选择完后按移位键，再选择第四位数据，选择完后按确定键进入二级报警值（单位：m）的设置，按照同样方法，设置完后按确定键进入三级报警值（单位：m）的设置，然后是四级报警值（单位：m）的设置、水位计量程（单位：m）的设置、控制器地址的设置、数据存储间隔（单位：min）的设置、数据上报间隔（单位：min）的设置和当前时钟的设置，如果不需要修改时钟，按设置/退出键即可退出该项设置，返回到数据监测界面。

（2）计算机监控的说明
如果不需要计算机监控，则只需设定四级报警值以及水位计量程，而把控制器地址、数据存储间隔和上报间隔都设置为0；如果需要计算机监控，则所有参数都要按照要求设置，同时监控多台设备，控制器地址要设置不同。
