一、简介
　　地表径流过程观测仪/小区产流过程观测仪是我公司在充分吸纳借鉴当前***先进的测量坡面径流流量的技术基础上，根据国内水土保持二期监测的实际需求，自主研制开发的一种自动监测记录径流小区流量过程的新型设备。主要应用于监测记录特定小流域产流量、野外径流小区流量产生过程。
　　1、此套设备适用于水土保持径流场地表径流监测。
　　2、安装此设备前，需要由设备使用方建设径流场。如已建成径流场及集水池，可直接安装，但必须保证出水口与地面有50公分的落差。
　　3、地表径流过程观测仪/小区产流过程观测仪技术参数：
    测量范围：0.018～1700ml/s
　　测量误差：3米变幅范围内，累计误差绝对值≤2厘米；
　　时间误差：3分钟/月；
　　分 辨 率：1毫米，水位变化率：≤50厘米/分钟；
　　取数方式：计算机取数通讯方式：就地下载；
　　显示方式： 单行数码管字符显示电压值、总流量；
　　电压范围： DC 11-15V
　　流量显示范围：0-9.999999立方米
　　工作环境： 相对湿度≤90% （30℃～50℃）
　　工作温度 ：-30℃～40℃
　　供电方式：12V7AH蓄电池，连续工作15天
　　存储容量：64KB，可以存储60000组数据通信数据处理。
　　（1）存储、查看、合并分期文件。
　　（2）数据转换为Excel数据文件格式。
　　二、数据下载
　　1、安装USB驱动程序。
　　2、安装小区产流信息管理软件。
　　3、插USB数据线，根据图1查看设备串口号。
　　4、同时按径流小区监测仪电压和流量键直到仪器显示0松手进入数据下载状态。
　　5、将数据线插入仪器接口打开小区产流信息管理软件。
　　6、点站点配置-增加站点，按图3设置站号为0，站点名称及类型自设，保存退出。
　　7、点数据通讯,按图2操作选择图1中的串品号，通讯成功后点击读取成功；按图4点流量查询，按选择站名及日期读取数据即可。
　　8、注意!下载完成后一定要记得按流量或者电压键退出下载状态。
　　三、地表径流过程观测仪/小区产流过程观测仪安装事项
　　1、安装集流箱，不锈钢箱体需紧靠进水口，进水口PVC管需与墙齐平，如PVC管过长，需锯掉探出部分。固定时一定要紧靠墙，安装一定要水平。
　　2、（1）保证超声波传感器探头垂直于机箱底部，依次接超声波传感器，水位探针，电瓶线后（注意电瓶线极性不能接反，接反后会烧保险），同事按流量和电压键直到观集仪显示屏显示0松手，此时超声波传感器屏亮起，记下显示屏上的数据，例如0.378,重复按A键找到bad项，按B键移位，和C键数据加，调整此数为0.378+0.010即为0.388，再长按A键直
到探头屏显示为PASS，此时显示屏数据应该显示为0.010,如果有稍小的偏差，可上下调整超声波探头上的螺圈，使数据显示为0.010。设置完成后按流量或者电压键退出。
　　　 （2）测试：将水位探针与机箱短路5秒以上（如果有水***好倒水测试），这时超声波显示屏亮起，约13秒后超声波显示屏关，即说明安装正确。如果超声波屏一直亮说明有问题，请检查超声波探针接线是否正确。
　　四、地表径流过程观测仪/小区产流过程观测仪使用注意事项
　　1、每场雨后，必须及时清理不锈钢壳体内的泥沙，保证探头下方无泥沙残留。特别注意探针部分要及时清理，否则会被影响数据。
　　2、每场雨后，注意观察小区径流过程观测仪的电压，满电后累计下雨15天或电池电压低于11.5v时必须更换电池，换下来的电池使用充电器充电，充满电后电池电压应该在13V以上。
　　3、数据观测：如有多个小区产流过程观测仪，数据读取后，自行标注站名站号。
　　4、注意探针电路板底部应紧贴箱体底面，针尖离箱体底面有7-8MM左右，当水高于针尖位置时，触发观测仪工作，水低于针尖位置时观测仪进入休眠状态。如果探针电路板高度安装不当会导致采集数据不准确，如果泥沙未及时清理会出现观测仪始终工作导致电池很快用完，所以一定要根据当地情况及时清理箱体内泥沙，注意清理泥沙时为保证误触发探针致使仪器工作，可将仪器电瓶线拨下，待清理完毕后再给仪器加电。

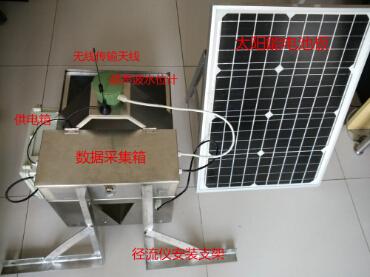

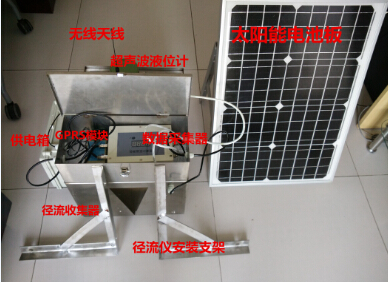

地表径流过程观测仪/小区产流过程观测仪配置清单
1 数据采集器                               1 台
2 GPRS通讯模块                         1 台
3 太阳能板                                   1 台
4 免维护蓄电池                           1 块
5 充电控制器                               1 台
6 机箱                                          1 台
7 信号避雷器                               1 台
8 超声波水位传感器                    1 台
9 监测仪                                       1 台
10 7AH电池（带充电器）           1 套
11 金属箱体（承接水流和放置所有设备） 1 套
