非接触式雷达流速仪
| 产品型号： |
JZ-RDS-1 |
| 品 牌： |
九州晟欣 |
|
|
| 所 在 地： |
北京 |
| 更新日期： |
2025-07-02 |
| | 品牌：九州晟欣 | | 加工定制：否 | | 型号：JZ-RDS-1 | |
| | 测流范围：0.15 ~ 15m/s | | 测量准确度：±1 % | | 工作水深：0.5~30 m | |
| | 测量方式：自动 | | 工作电源：7~28V DC | | 重量：2 kg | |
| | 外形尺寸：1 mm | | 用途：非接触式雷达流速仪 | | 在线雷达流速仪：24.000 ~ 24.250GHz | |
| | 雷达测流仪：RS-232/RS-485/SDI-12/4-20mA电� | | 非接触式雷达流速仪：价格 | | 在线雷达流速仪：24.000 ~ 24.250GHz | |
非接触式雷达流速仪
本产品采用非接触式雷达测流技术，可应用于水文测验、水资源监测、城市防洪、山区暴雨性洪水和环保排污监测方面。
相较于现有的接触式探测法及各种多普勒声学、超声波式测流技术与设备，非接触式雷达测流方式便于随时维护，少受水毁影响，不受污水腐蚀，不受泥沙影响，保障人员安全。不仅可用于平时环境监测，而且特别适合承担急难险重观测任务。
探测雷达采用德国InnoSenT公司生产的24GHz多功能平面微带雷达传感器，功耗低、易于集成，独特的抗干扰性能适于近距离多点安装环境。
技术特点：
基于雷达工作原理的24GHz（ISM标准波段）速度探测器。
CW平面微带雷达非接触式探测，全天候稳定工作。
适用于洪水期高流速条件。
探测精度高，具有水平角度自动补偿功能。
可定制标准数据通讯接口。
低功耗，防水防雷设计，适用于各种野外环境。
外观小巧，安装方便、易维护。
可独立与现在运行中的城市水情、污水、环境自动测报系统联机。
技术参数：
参 数、说 明
有效距离
0.5~30 m
测量范围
0.15 ~ 15m/s
分辨率
±0.02 m/s
测量误差
±1 %
响应时间
出厂设置6s
天线样式
平面微带阵列天线， 32°× 14°
发射频率
24.000 ~ 24.250GHz
发射功率（EIRP）
20 ~ 26 dBm
信号接口
RS-232/RS-485/SDI-12/4-20mA电流环/HART
数据格式
9600（默认）,8,n,1；波特率可调
工作电压
7~28V DC
工作电流
130mA @12V
工作温度
-40 ~ 60 ℃
防水等级
IP66
外壳材料
前盖赛钢，后盖铝合金
应用范围：
江河、湖泊、潮汐、水库等自然水域水位、流速监测。
汛期城市洪水或内涝监测，如低洼地、排水口监测等。
辅助水处理作业，如城市供水、排污监测等。
河流流量计算：

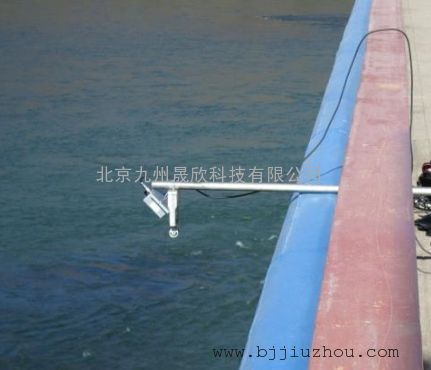

流速计可以实现一点和多点河流表面流速监测，这些数据经过率定就可以推算出河流断面平均流速。由于山区性河流断面基本稳定，所以断面平均流速结合水位计获取的水位就可以计算出实时流量，这样就可以实时得到河道流量。
