智能灌溉控制系统厂家

简介：
        智能灌溉控制系统(JZ-GG-7型)主要功能是完成农业物联网大田环境信息采集与分析功能、大田可视化监控，灌溉自动化控制的实施建设。实现在监控中心计算机上进行实时数据监测，并在手机上能实时监测数据与手机控制功能。本系统可通过GPRS设备进行无线传输，及视频网桥无线传输通讯方式，扩展前端农业物联网系统建设范围和功能、构建农业物联网专用视频图像传输与自动化控制专属网络，并可由大型LED发光管矩阵组成的具有极好的展示及参观效果。


一、突出特点：
        1．根据灌溉管网布局，每台智能灌溉控制器可以连接2-24支灌溉电磁阀。
        2．灌溉控制系统可以依据“时间”进行精准灌溉。
        3．灌溉控制系统可以连接“土壤湿度传感器”，以“土壤湿度”为依据进行精准灌溉。

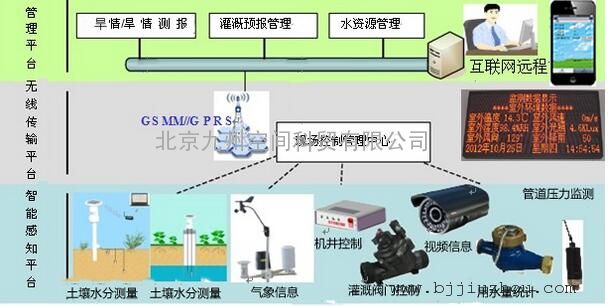

二、土壤水分远程监测与智能控制系统拓扑图

 三、智能灌溉原理图：

四、智能系统组成：
        1．田间智能控制站：太阳能灌溉控制器放置在大田管道电磁阀附近。
        ⑴．田间控制站中的自动控制器：主要控制输出（电磁阀阀门），可以控制50米至200米范围内的管道阀门。
        ⑵．太阳能系统：通过太阳能电池板实时存贮电能，贮电池安装在工作站内或沉埋于工作站下部，为田间控制站提供必要的电能，工作时间为半年。


           田间智能控制站

2．传感器：田间传感器，距离田间控制站100米左右布置两套土壤温度，土壤含水量传感器，通过50米至200米长的线缆实时采集土壤水分，土壤水分传感器每个点分配两只。立体式地埋方式，分为上层与中层，每层距离约0.5米。

     土壤水分传感器                  土壤水分传感器施工现场

3．气象站：
        ⑴．气象站测量光照辐射值并通过无线方式将数据传送至“现场管理控制中心”，系统可根据光照辐射计算出“光积累”。每个灌溉点可以依据光积累的值（光积累是反映植物蒸腾强度的变量），修正灌溉计划。
        ⑵．气象站可以测量并记录降雨量，以此修正灌溉计划。


太阳能气象站                         太阳能小型室外气象站

4．远程监测控制软件：可随时进行数据采集，来确定“旱情监测报告”、“灌溉预报管理”且不会影响“现场控制管理中心”的工作。


灌溉控制主图


       ⑴．灌溉控制系统可以记录每个灌溉点全天灌溉总量（升），并生成报表和曲线。
       ⑵．所有“远程灌溉采集控制器”均通过无线传输方式与“现场控制管理中心”的计算机相连。所有的灌溉控制功能和数据记录功能均由“远程灌溉采集控制器”完成，计算机不参与控制。只要若干星期开启一次计算机，保存在灌溉控制器上的灌溉量历史数据将自动上传到计算机，完成成年累月数据的收集。



监控数据以曲线的形式来分析


监控数据以电子表格的形式来展现


5．手机远程监测控制：
       ⑴．手机实时预警：所有的传感器都可通过ZGB无线方式/GPRS无线方式将数据上报服务器，可由手机管理端软件直接察看各点土壤干湿情况，并可实时预警。
       ⑵．手机实时干预：可通过“手机端管理软件”来实时干预某个支点的灌溉及滴灌情况。



   手机远程管理各基地   手机远程环境曲线分析


6．视频实时监测：通过“手机端监控软件”来实时察看各个灌区设备及作物的干湿、生产情况。


数字摄像头方案                             数字摄像头回传影像


五、产品选型：


六、选配：
        1)、操作区：中控室/大屏幕LED显示屏/电视墙远程监控
        2)、在温室内安装大屏幕LED显示屏/电视墙实施监控
        3)、在温室外安装大屏幕LED显示屏/电视墙实施监控
        4)、在农业局或者集团总部安装大屏幕LED显示屏/电视墙实施远程监控
