沸程试验器(前置式) JZ-255G
详细信息| 询价留言品牌：北京九州 型号：JZ-255G 加工定制：否 重量：1 ㎏ 产品用途：沸程试验器(前置式) 加工定制：否 沸程试验器(前置式) JZ-255G
一、用途及适用范围
JZ-255G沸程试验器是按照中华人民共和国标准GB/T7534-2004《工业用挥发性有机液体 沸程测定》规定的要求设计制造的，适用于工业用挥发性有机液体、原料用有机溶剂等沸程的测定。配备合适的烧瓶，也可以用于汽油、航空汽油、喷汽燃料、特殊沸点的溶剂、石脑油、柴油、馏分燃料和相似的石油产品的蒸馏测定。
二、主要结构及电原理图

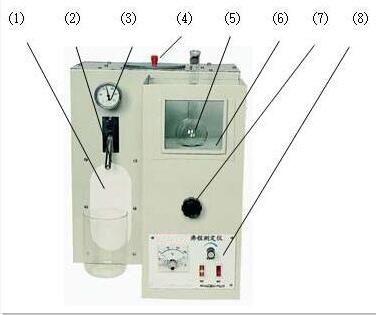

1、主要结构见图1所示。
沸程试验器JZ-255G结构形式见图1所示。⑴ 照明灯：内置照明灯。
⑵ 冷凝管出口：冷凝液从此冷凝管出口滴入量筒，量筒则用于盛装并测量冷凝后的馏出液；压铁用于压住量筒。
⑶ 温度计：指示水箱内的温度。
⑷ 水箱： 内置冷凝管，箱内温度根据需要通过外循环致冷或加冰块致冷。
⑸ 蒸馏烧瓶：盛装试样并置于电炉上加热（注：加热时玻璃管温度计置于蒸馏烧瓶内）。
⑹ 电炉组成：用于试样的加热。
⑺ 电炉升降调节旋钮：调节此旋钮，可调节加热电炉的上升或下降。
⑻ 控制面板：
电源开关：打开此开关，指示灯亮，仪器接通工作电源。
照明开关：打开此开关，窗口照明灯亮。
电压表：用于指示加热电炉的工作电压值。
电压调节旋钮：用于调节加热电炉的加热功率。
2、电路原理
电路主要由加热电炉调压电路组成。电源打开后，加热电炉器通电工作。加热电炉器的功率调节由双向可控硅、触发管、调压电位器（面板上的电压调节旋钮控制）等组成交流调压电路实现。该电路工作可靠，加热电炉功率调节方便。
三、主要技术参数及技术特点
1、主要技术参数
⑴ 工作电源： AC220V±10%，50Hz；
⑵ 电炉加热功率： 1000W；
⑶ 环境温度： 室温∼+35℃；
⑷ 相对湿度： ≤85%。
2、主要技术特点
⑴ 电炉部分由碳化硅炉盘，1000W，220V电热丝以及耐高温的碳化硅板等组成。电炉的高低位置可通过电炉箱上的电炉升降调节旋钮进行调节，其加热功率可以通过面板上的电压调节旋钮加以控制。
⑵ 电炉活动板为碳化硅板制造，其孔径分别为φ38㎜、φ50㎜。
⑶ 水箱部分包括溢水管、调温管和水箱等组成，水箱外形尺寸为244㎜×167㎜×176㎜。
⑷ 电炉箱用冷轧钢板制成，上部前面有一观察窗，并安装电炉和蒸馏烧瓶。箱体下部安装电路控制部分。
⑸ 蒸馏烧瓶用硬质玻璃制造，瓶的球体外径φ65㎜，瓶颈的内径为φ16.9㎜，支管与瓶颈成75°±3°倾角。
⑹ 冷凝管用φ14黄铜管制成，出口成弧形，展开长为560㎜。
⑺ 量筒为100毫升，分度1毫升。
⑻ 温度计为水银玻璃型。
四、使用方法及注意事项
1、使用JZ-255G沸程试验器前应仔细阅读使用说明书。
2、仔细阅读中华人民共和国标准GB/T7534-2004《工业用挥发性有机液体 沸程测定》，了解并熟悉标准所阐述的试验方法、试验步骤和试验要求。
3、按标准所规定的要求，准备好试验用的各种试验器具、材料等。
4、检查本仪器的工作状态，使其符合说明书所规定的工作环境和工作条件。
5、检查JZ-255G沸程试验器的外壳，必须处于良好的接地状态。
6、接好工作电源，调节蒸馏烧瓶和量筒的位置，打开“电源开关”，指示灯亮，再打开“照明开关”，量筒前的窗口灯亮，调节“电压调节旋钮”，调节加热功率，其电压值由电压表读出，控制升温速度。
7、严格按中华人民共和国标准GB/T7534-2004《工业用挥发性有机液体 沸程测定》规定的要求，测定并记录测试结果。
8、取出蒸馏烧瓶时，应将电炉高度调节旋钮调到适当位置，避免蒸馏烧瓶支管损坏。
9、试验结束后，应及时关闭电源，将仪器擦拭干净置于通风干燥处。
注意：当室温低于0℃时，请将水箱内的水放尽，防止结冰损坏器件！
警告：仪器发生故障时应立即切断电源，待仪器完全冷却后请，请*人员检修并排除故障后方可继续使用，防止发生意外！
五、仪器成套及技术文件
1、仪器成套
序号 名 称 单位 数量 备注 1 JZ-255G 沸程测定仪(主机) 台 1 2 蒸馏烧瓶（100 ml） 只 1 3 温度计 98∼152℃, 分度0.2℃
95∼255℃, 分度0.5℃
123∼177℃, 分度0.2℃支 各1 4 玻璃缸（Ф100×240） 只 1 5 硅胶塞（3#、4#） 只 各2 6 碳化硅板φ32、φ38 块 各2 7 量筒（100ml） 只 1 8 压铁 块 1 9 电源线（250V 6A） 根 1 10 温度计挡圈（1#） 只 4 11 生料带（温度计上缠少许后插于4#硅胶塞孔中） 卷 1 使温度计居中 12 保险丝6A（Ф5×20） 只 2 13 观察窗玻璃 块 1
2、技术文件
⑴ 使用说明书 1份
⑵ 合格证书 1份
⑶ 产品保修卡 1份
-
-
