光电式泥沙含量监测系统原理和安装方法

光电式泥沙含量监测系统原理和安装方法
光电式泥沙含量监测系统是一种基于光学原理的水质监测设备，主要用于实时测量水体中泥沙（悬浮物）的浓度。以下是其核心原理和安装要点的详细说明：
一、核心工作原理
光学检测基础
系统利用光的散射与透射特性实现测量：
透射法：当平行光束穿过含沙水体时，泥沙颗粒会吸收和散射部分光线，通过测量透射光强度衰减程度，计算泥沙浓度（遵循朗伯-比尔定律）。
散射法：通过检测泥沙颗粒对特定波长光线的散射光强度（通常为90°或前向散射角），利用散射光强与颗粒浓度的相关性反演泥沙含量。
复合检测技术：高端设备常结合透射+散射双模式，覆盖低至0.1 mg/L、高至50000 mg/L的宽量程，减少单一方法的局限性。
关键组件
光源：多采用近红外LED（如850nm或940nm），避免水体中叶绿素等物质的干扰。
光电传感器：高精度光电二极管或光电倍增管，将光信号转换为电信号。
信号处理单元：对原始信号进行放大、滤波和温度补偿，消除环境光、水温等干扰因素。
数据输出模块：通过RS485、4G或LoRa等接口实时上传数据至监控平台。
二、安装方法与注意事项
1. 安装位置选择
水流条件：选择水流平稳、代表性强的断面（如河道直段、远离漩涡或回流区），避免沉积物淤积或水流剧烈扰动。
深度与位置：传感器探头应安装在水面以下30~50cm（避开表面漂浮物），且确保测量区域无遮挡（如水草、垃圾）。
环境要求：远离强电磁干扰源（如高压线路），避免阳光直射探头（可加装遮阳罩）。

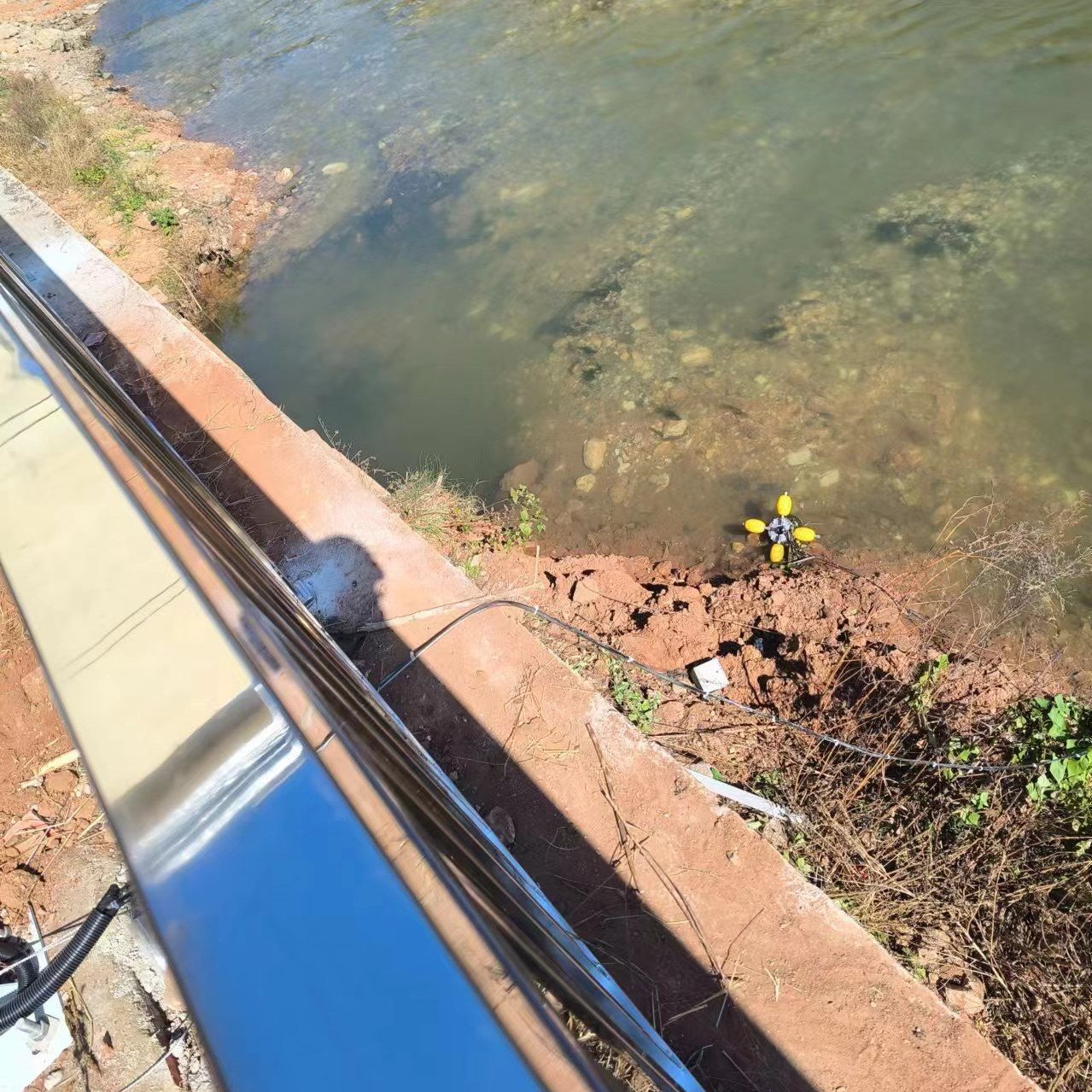

2. 安装方式
固定式安装（适用于长期监测）：
支架固定：采用不锈钢支架或混凝土基座，将传感器垂直或倾斜（45°）安装于河道底部或侧壁，确保探头正对水流方向。
管道式安装：在输水管道中加装旁通管，传感器内置其中，适用于工业循环水或污水处理场景。
便携式安装（适用于临时监测）：
使用浮标或手持杆，将传感器浸入水中，确保稳定后读取数据。
3. 校准与维护
校准步骤：
零点校准：使用蒸馏水或已知低浓度清水，确保读数接近0。
多点校准：配置2~3种已知浓度的标准泥沙溶液（如100 mg/L、1000 mg/L），通过设备自带软件或按键完成校准曲线拟合。
日常维护：
每周清洁探头表面（用软布擦拭，避免划伤光学镜片）。
每月检查电缆密封性，防止进水或生物附着（可加装防生物涂层）。
每季度进行一次现场校准，确保数据准确性。
4. 数据传输与集成
传感器输出的模拟信号（4~20mA）或数字信号（Modbus协议）可接入PLC、DTU或云平台，实现远程监控和数据分析。
需注意防水等级（建议IP68以上）和低温环境下的保温措施（如加装加热模块）。
三、应用场景与局限性
典型场景：河流、水库、污水处理厂、矿山尾水排放监测等。
局限性：
受泥沙颗粒大小、颜色、形状影响较大，需针对特定水域进行定制校准。
高浓度泥沙（>20000 mg/L）可能导致光信号饱和，需结合稀释法或切换检测模式。
通过合理安装与定期维护，光电式监测系统可实现0.1~50000 mg/L范围内的高精度测量，响应时间通常<1秒，是水文、环保领域的重要监测工具。
